EQUUS 240 6WDC

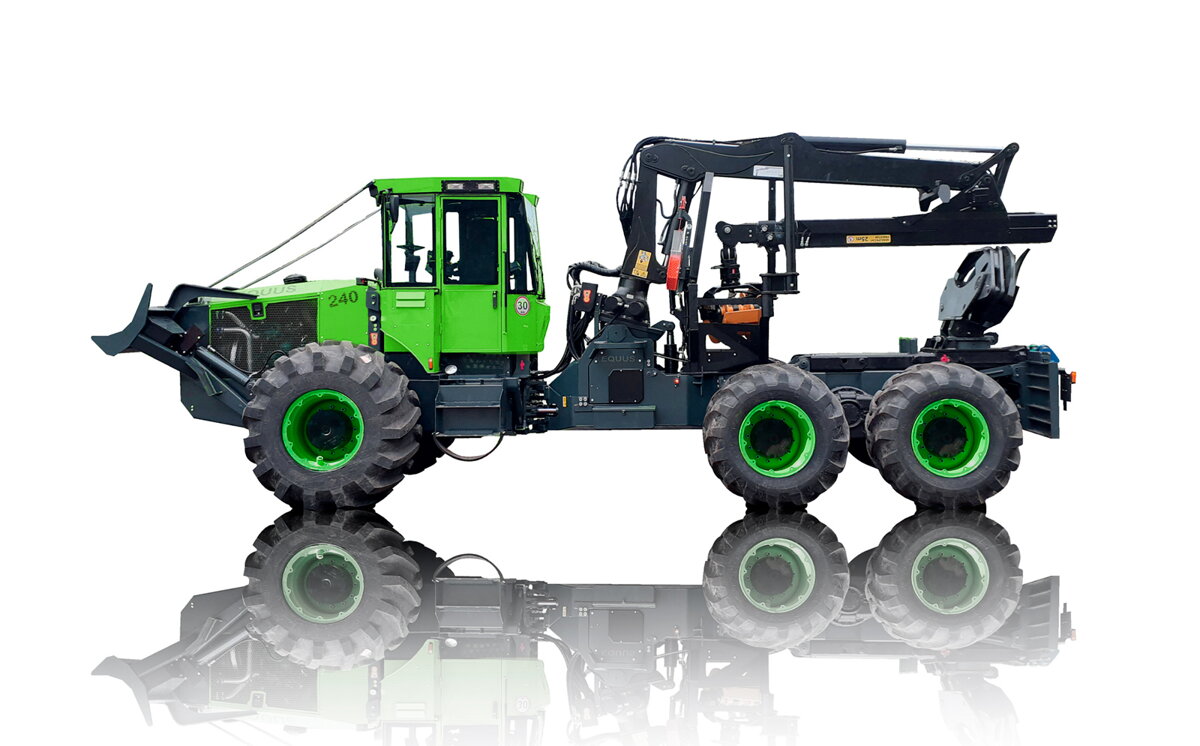

Sechsrädriger Modell des Waldschleppers EQUUS 240 6WDC bietet kombinierte Ausnutzung an. Außer dem Rungenaufbau zum Abtransport der kürzeren Holzstämme bietet er auch eine Möglichkeit für die Installation der Klemmbank für Schleppen der langen Holzstämme. Dieses Modell wird mit dem Motor VOLVO PENTA angetrieben und ist mit einer Zweitrommelwinde (Zugkraft 16 t) und Hydraulikarm (Reichweite 9,5 m) ausgestattet.

Motoren Volvo Penta sind eine Kombination de Vielseitigkeit und Leistung. Dank niedrigem Verbrauch und zuverlässiger Leistung sind sie ideal für die Benutzung in der Forstwirtschaft. Motoren VOLVO PENTA wurden für anspruchsvolle Betriebsbedingungen entwickelt, mit ausgezeichnetem Kraftstoffwirkungsgrad, um die Produktivität zu maximalisieren.

VOLVO PENTA TAD583VE Stage V
Typ: 4-Zylinder
Max. Leistung: 175 kW (238 PS) @ 2300 rpm
Max. Drehmoment: 950 Nm @ 1300 rpm
Hubraum: 5,13l
Tankvolumen: 170l
AdBlue Tankvolumen: 25l

Hydrostatisch-mechanischer Antrieb EQUUS mit einem Großvolumenhydromotor mit 45°-Technologie ist eine Wahl der höchsten Betriebssparsamkeit. Der Hydrostat verfügt über ausgezeichnete Bremsfähigkeiten, ohne Notwendigkeit die Betriebsbremse zu nutzen. Der Hydrostat ist mit einer mechanischen zweistufigen NAF-Achsgetriebe ausgestattet, mit der Möglichkeit, die Hinterachse 6x6/6x2 abzuschalten, zum Fahren auf den öffentlichen Straßen. Hydrostatisches Getriebe EQUUS hat einen nachweisbar höheren Wirkungsgrad bei den Geschwindigkeiten bis 18 km/h im Vergleich mit der 2-Hydromotorversion der Konkurrenz.

Vorder- und Hinterahmen sind aus hochfesten Stahlblechen S690QL zusammengeschweißt, die an der hohen Festigkeit und langen Lebensdauer der Maschine ihren Anteil haben. Der Forstschlepper ist aus zwei eigenständigen Rahmen aufgebaut, die mit senkrechten Bolzen und Axiallager verbunden sind. Die senkrechten Bolzen ermöglichen 45° Kröpfung der Rahmen und Axiallager ermöglicht 15° Schwingung der Rahmen. Dabei besteht auch die Möglichkeit, die Rahmen über zwei Hydraulikzylinder zu blockieren.

Typ: NAF feste / NAF BOGIE

Die Achsen des deutschen Herstellers NAF bilden im Bereich der Waldmaschinen eine Eins. Wir bieten die Schwere Achsvariante schon bei den Grundausführungen, ohne Zuzahlung. Die Achsen sind mit 100% mechanischem Differentialverschluss ausgestattet, gesondert für die Vorder- und Hinterachse. Betriebs- und Feststellbremse sind im Ölbad im Innenraum der Achse platziert. Die Zweikreisbetriebsbremse wird mittels hydraulischen System REXROTH gesteuert. Die Feststellbremse ist mechanisch gesichert und wird elektro-hydraulisch entsichert. Bei einer Drucksenkung wird diese automatisch aktiviert und die Maschine wird gebremst.

Hydraulisches System Load Sensing ist durch Axialkolbenpumpe DANFOSS 130 cm3 pro Umdrehung angetrieben, mit dem Durchfluss 286 l/min bei 2200 rpm. Maximaler Arbeitsdruck beträgt 350 bar.

Die Steuerung des ganzen Systems sichert ETL, womit die Ist-Leistung des Verbrennungsmotors überwacht wird, die Drehzahl des Motors bei der Belastung senkt nicht.

Die Kabine des EQUUS aus eigener Fertigung bildet eine Garantie der höchsten Sicherheit für den Operator. Zum Unterschied von der Konkurrenz, die Sicherheitsprüfungen werden in der Kategorie T1a durchgeführt. Deswegen müssen die um 75 % strengeren Genehmigungsanforderungen FOPS, ROPS und OPS erfüllt werden. Die Kabine des Forstschleppers EQUUS ist schallgedämpft und kann in Richtung Motor geklappt werden, wodurch der Zugang von beiden Seiten erleichtert wird. Unsere Kabine verfügt über getöntes Sicherheitsglas mit einer Reflexion des Sonnenlichts von 20 %. Die Kabine bietet dem Operator eine ergonomische
Arbeitsumgebung und eine gute Rundumsicht. Sie hat unter Beibehaltung der ausgezeichneten Durchgängigkeit der Maschine vom Boden gesehen die tiefste Lagerung, um bequemes Ein- und Aussteigen zu ermöglichen. Die Türen sind beidseitig. In der Grundausstattung ist die Heizung und Klimaanlage Webasto, Beleuchtung des Innenraumes, ein Radio mit handsfree Bluetooth und mechanisch abgefedertem Sitz (auf Kundenwunsch auch pneumatisch abgefedert, mit Heizung, Ventilation und pneumatischem Hüftenkissen). Auf Kundenwunsch bieten wir auch den elektrisch 315°-drehbaren Arbeitsplatz mit Pedalen auf dem drehbaren Fußboden des Sitzes.

In der Basisausstattung wird eine Doppeltrommelwinde aus eigener Fertigung mit Stirnradgetriebe geliefert. Diese bildet absolute Spitze unter den Waldschlepperwinden. Ihre einfache Konstruktion und die verwendeten hochwertigen Werkstoffe sind Garantie für Langlebigkeit ohne große Ansprüche an die Wartung. Die Winde wird über einen regelbaren Hydromotor von DANFOSS angetrieben, der zur Effizienzsteigerung der Arbeit automatisch geregelt wird. Die Winde hat eine Zugkraft von 10 t, die auf 16 t erhöht werden kann. Trommelkapazität ist 2 x 115 - 160 m (14 mm). Die Winde hat zwei Gänge mit max. Geschwindigkeit von 1,35 m/s. Eine spezielle Ausstattung ist die hydraulische Seilabwicklung – die von den Hydromotoren angetriebenen Lenkrollen ziehen sie Seile aus den Trommeln heraus, was die Arbeit mit den schweren Stahlseilen erleichtert.

Auf Kundenwunsch liefern wir Hilfswinde HAFO zum Ausziehen des schweren Stahlseils mit einem Nylonseil zu den Holzstämmen. Gesamtlänge des Nylonseils kann bis 350 m betragen. In der Zusatzausstattung finden Sie auch eine Möglichkeit der Installation der Spezialfunktionen zur Windebenutzung und zwar fließenden Abwicklungsstart, Einwicklungsnachlauf und Geschwindigkeitseinstellung der Aus- und Einwicklung. Eine weitere Neuigkeit ist der Andruckzylinder in der Windetrommel – eine Legeanlage, die das Seil in regelmäßigen Gewinden einwickelt, was die Langlebigkeit des Seils ausbessert.

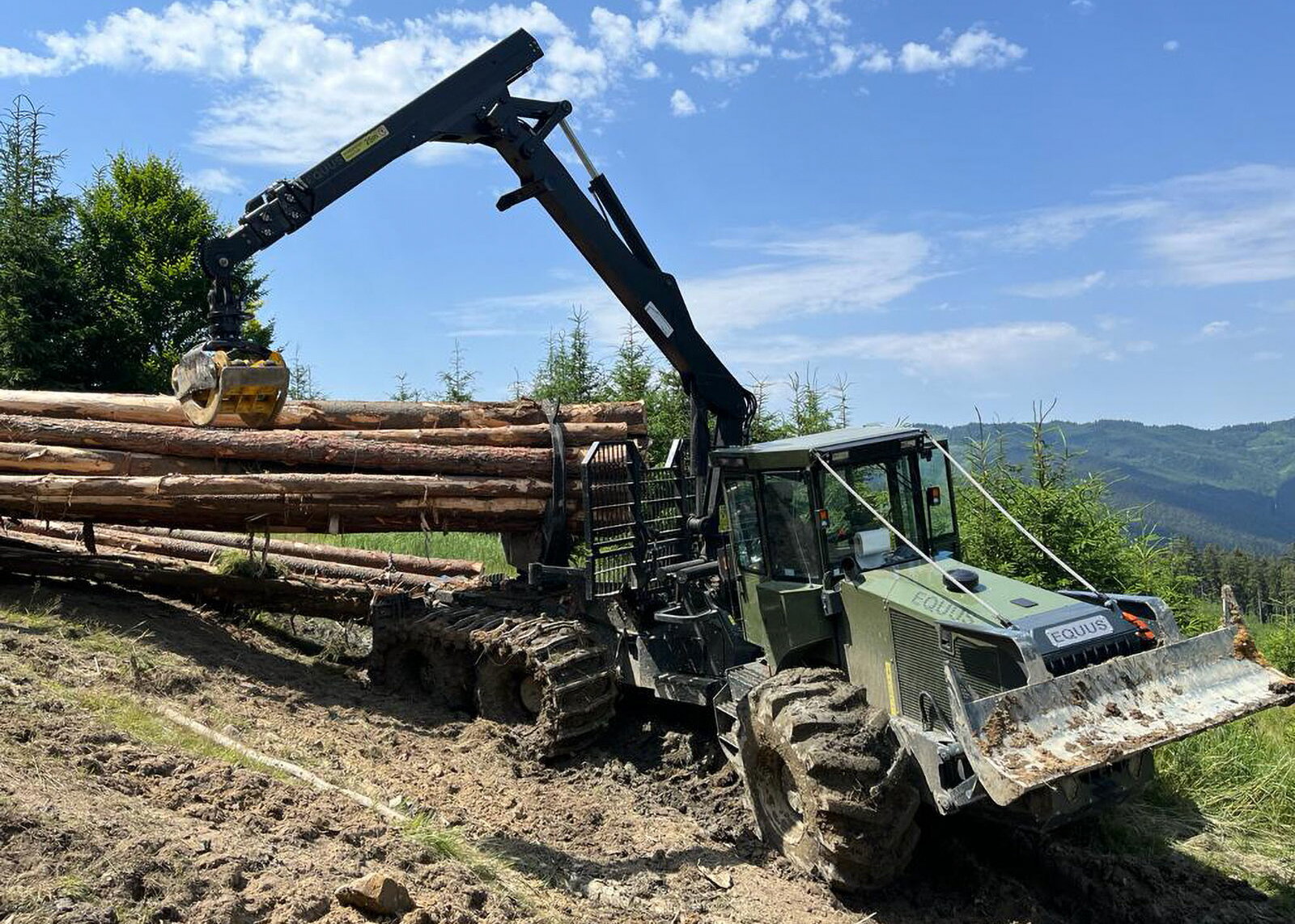

Hydraulikarme EQUUS eigener Konstruktion gehören zur Schwerklasse der Hydraulikarme, die für anspruchvolle Arbeitsbedingungen bestimmt sind. Deren robuste Konstruktion ermöglicht nicht nur Handhabung von Holz, sondern auch dessen Rücken. Wir bevorzugen lange Lebensdauer und einfache Instandhaltung und Wartung. Wir bieten eine Reihe von Längen, Anschlagwinkeln und Ausführungen an. Jede Funktion des Hydraulikarmes (Anlauf- und Auslauframpen, Joystickempfindlichkeit und andere Funktionen) kann individuell eingestellt werden.

Hydraulikarme mit einem Doppelteleskop verfügen über die Reichweite von 7,5 m, 8,2 m und 9,1 m. Hubmoment ist 20 kN oder 140 kN. Hydraulikarm kann auch mit einer schwimmenden Lagerung zum Transport auf einem Anhänger ausgestattet werden. Bestandteil des Hydraulikarmes sind Rotator, Hänger und Greifer Gripen 035. Auf Kundenwunsch liefen wir Hänger mit Doppelbremse und diverse Greifertype. Ausstattungsbestandteil des Hydraulikarmes ist die Stammholzstütze und 1x LED zur Greiferbeleuchtung, für Zuzahlung 2x LED an den Seiten des Hydraulikarmes.

Das klappbare Heckschild ist aus hochfestem Material gefertigt. Die Oberkante des Schildes ist mit Griffen für die Streben ausgestattet. Im hinteren Teil befinden sich extrem starke Kugelseilrollen. Zur optionalen Ausstattung gehört eine hydraulische Anhebung der Rollen/Körbe. Die Grundbreite des Heckschildes beträgt 2200 mm.

Klappschar mit verstärkter Unterleiste ist gegen das Überrollen von Stämmen mit einem Gitter versehen. Dank dem hohen Hub des Schars hat der Forstschlepper einen sehr guten Anfahrwinkel, was bei Abfahrten von steilen Hängen ein großer Vorteil ist. Zur Auswahl stehen einige Arten und Breiten des Schars. Als Ergänzung kann auch ein Werkzeugkasten an Schar montiert werden oder er kann mit Greifzangen für Stämme ausgestattet werden. Eine weitere Möglichkeit ist die Steigerung der Hubkraft des Schars bis 6 t. Auf Kundenwunsch liefern wir einen speziellen Planierschar, der horizontal mittels zwei Hydraulikzylinder drehbar ist, abhängig von der Geländeneigung. Der Schar wird in der Grundausführung mit einem Motorsägehalter geliefert. Die Basisbreite des Frontschars beträgt 2200 mm. Zur Auswahl bieten wir folgende Schare an: Standardschar 2200 mm, Schar 1750 mm, Schar 2400 mm, Schar 2200 mm mit Greifzangen, Planierschar.

Eine Sonderausstattung des Heckschildes ist eine Klemmrunge eigener Produktion. Durch Hydraulikzylinder gesteuerte Greifzange bildet ein Magazin für das Holzrücken. Standardfunktion der Klemmbank ist das Zangenachdrücken, womit gesichert wird, dass die Stämme beim Schleppen fest gegriffen bleiben.

Zur Auswahl ist eine Klemmbank mit der Lagefläche von 0,8 m2 oder eine größere mit der Lagefläche von 1,2 m2, mit fester Aufnahme oder abnehmbar mit Schnellkupplung.

Die Fernbedienung HBC ist schick und praktisch, besonders günstig zur Benutzung in der Forstwirtschat. Mit der Fernbedienung sind sämtliche Windefunktionen, der Heckschild, Motordrehzahl und Motor START / STOP zu steuern..
